شیر خودکار

دریچه چک ، شیر دریچه ای ، شیر غیر برگشتی ، شیر رفلاکس ، دریچه احتباس یا شیر یک طرفه دریچه ای است که به طور معمول اجازه می دهد تا سیال ( مایع یا گاز ) فقط از یک جهت از طریق آن جریان یابد.شیرهای چک دو دریچه هستند ، به این معنی که آنها دو باز در بدن دارند ، یکی برای ورود مایعات و دیگری برای خروج مایعات . انواع مختلفی از شیرهای چک در انواع مختلفی از کاربردها استفاده می شود.دریچه های چک اغلب بخشی از کالاهای خانگی معمولی هستند. اگرچه در طیف وسیعی از اندازه ها و هزینه ها در دسترس هستند ، شیرهای چک به طور کلی بسیار کوچک ، ساده یا ارزان هستند. دریچه های چک به صورت خودکار کار می کنند و بیشتر آنها توسط شخص یا کنترل خارجی کنترل نمی شوند. بر این اساس ، اکثر آنها دارای دسته یا ساقه دریچه ای نیستند. بدنه ها (پوسته های خارجی) اکثر دریچه های چک از پلاستیک یا فلز ساخته شده اند.

⬇️⬇️⬇️⬇️ اطلاعات بیشتر ⬇️⬇️⬇️⬇️

به اشتراک بگذارید:

شیر خودکار

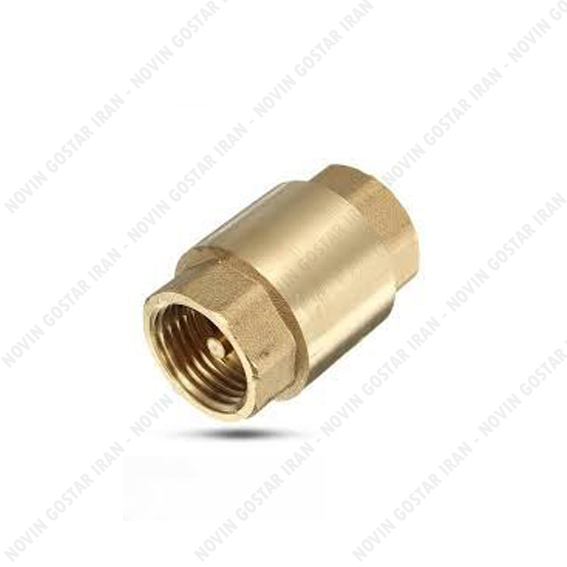

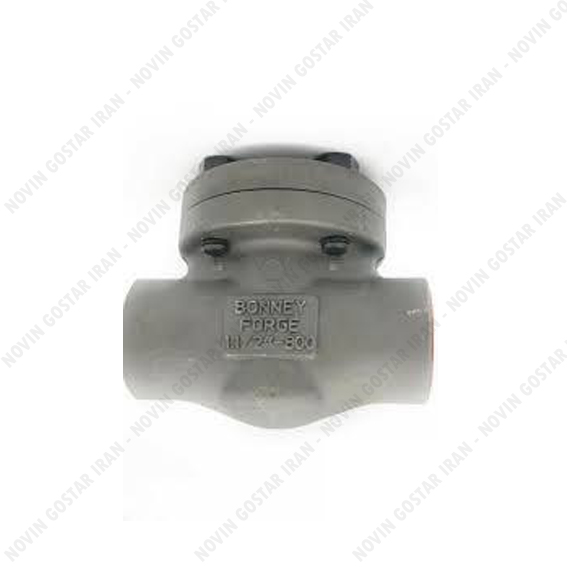

چک ولو یا شیر خودکار یا شیر یک طرفه

شیر خودکار / چک ولو / شیر یک طرفه: یک مفهوم مهم در شیرهای چک فشار ترک خوردگی است که حداقل فشار دیفرانسیل بالادست بین ورودی و خروجی که در آن شیر کار خواهد کرد باشد. به طور معمول دریچه چک برای طراحی شده است و بنابراین می تواند برای فشار ترک خوردگی خاصی مشخص شود.

دریچه های قلب در واقع دریچه های ورودی و خروجی برای بطن های قلب هستند ، زیرا بطن ها به عنوان پمپ عمل می کنند.

اصطلاحات فنی شیر خودکار / چک ولو / شیر یک طرفه

فشار ترک خوردگی – به حداقل دیفرانسیل فشار مورد نیاز بین ورودی و خروجی دریچه ای که در آن اولین نشانه جریان رخ می دهد (جریان پایدار حباب ها) اشاره دارد. فشار ترک خوردگی همچنین به عنوان سر قطع کننده (فشار) یا فشار باز کننده شناخته می شود.

فشار محوری – به دیفرانسیل فشار بین ورودی و خروجی شیر در طی فرآیند بسته شدن شیر چک اشاره دارد که در آن میزان نشت قابل مشاهده ای وجود ندارد. فشار پژوهش همچنین به فشار آب بندی ، سر صندلی (فشار) یا فشار بستن شناخته می شود.

فشار برگشتی – فشار بیشتر در محل اتصال اتصالات از فشار در ورودی یا یک نقطه بالادست

انواع  شیر خودکار / چک ولو / شیر یک طرفه

چک ولو توپ در حالت باز است تا جریان رو به جلو و وضعیت بسته را مهار کند تا جریان معکوس را مسدود کند
شیر کنترل توپ یک شیر چک است که در آن عضو بسته شده ، قسمت متحرک برای مسدود کردن جریان ، یک توپ است. برای آن دسته از طرح های بدون فنر ، جریان معکوس برای حرکت توپ به سمت صندلی و ایجاد یک مهر و موم لازم است. سطح داخلی صندلی های اصلی شیرهای چک توپ کم و بیش مخروط است تا توپ را به داخل صندلی هدایت کرده و در هنگام توقف جریان معکوس ، یک مهر و موم مثبت تشکیل دهد.

پک ولو / شیر خودکار

شیر یک طرفه

دریچه های بازرسی توپ معمولاً بسیار کوچک ، ساده و ارزان هستند.

آنها معمولاً در قرقره های توزیع کننده مایع یا ژل مینی پمپ ، دستگاه های اسپری ، برخی لامپ های لاستیکی برای پمپاژ هوا ، پمپ های دستی و برخی پمپ های دیگر و سرنگ های قابل شارژ قابل استفاده هستند. اگرچه این توپ ها اغلب از فلز ساخته می شوند ، اما می توانند از مواد دیگر ساخته شوند.

در بعضی موارد تخصصی از مواد بسیار بادوام یا بی اثر ، مانند یاقوت کبود . پمپ های HPLC با فشار بالا و کاربردهای مشابه معمولاً از شیرهای چک ورودی و خروجی توپ با توپ یاقوت مصنوعی و صندلی های ساخته شده از یاقوت کبود یا توپ و صندلی یاقوت  ، برای سختی و مقاومت شیمیایی استفاده می کنند. پس از استفاده طولانی مدت ، چنین دریچه های چک در نهایت می توانند فرسوده شوند یا صندلی می تواند باعث ایجاد ترک شود و نیاز به تعویض دارد. بنابراین چنین دریچه هایی قابل تعویض هستند که گاهی اوقات در یک بدنه پلاستیکی کوچک که محکم در داخل یک اتصالات فلزی قرار می گیرد که می تواند در برابر فشار زیاد مقاومت کند و در سر پمپ پیچ خورده است.

دریچه های چک مشابه وجود دارد که در آن دیسک توپ نیست ، اما شکل دیگری مانند آبله ای که از یک فنر انرژی می گیرد. دریچه های کنترل توپ را نباید با دریچه های توپ اشتباه گرفت ، که نوع دیگری از دریچه است که در آن یک توپ به عنوان روتور قابل کنترل برای متوقف کردن یا هدایت جریان عمل می کند.

شیر چک دیافراگمی از دیافراگم لاستیک خمشی استفاده شده برای ایجاد یک دریچه معمولاً بسته استفاده می کند. فشار در طرف بالادست باید از فشار خاصی به طرف پایین دست توسط مقدار مشخصی که به عنوان دیفرانسیل فشار شناخته می شود ، بیشتر باشد تا دریچه چک باز شود که اجازه جریان را می دهد. هنگامی که فشار مثبت متوقف شود ، دیافراگم به طور خودکار به حالت بسته اصلی خود باز می گردد.

باز و بسته شدن شیر چک بازو

دریچه بررسی چرخش یا شیر کنترل دیسک، دریچه چک است که در آن دیسک ، قسمت متحرک برای مسدود کردن جریان ، بر روی لولا یا برآمدگی می چرخد ، یا بر روی صندلی قرار می گیرد تا جریان معکوس را مسدود کند یا از صندلی خاموش کند تا جریان به جلو اجازه دهد. مقطع باز کردن صندلی ممکن است عمود بر خط وسط بین دو پورت یا با زاویه باشد. اگرچه دریچه های بازرسی در اندازه های مختلف می توانند وجود داشته باشند ، اما شیرهای چک بزرگ معمولاً دریچه های بازرسی نیستند.

یک مسئله رایج ناشی از دریچه های بازرسی به نوعی چکش آب شناخته می شود. این می تواند هنگامی اتفاق بیفتد که چک نوسان بسته شود و جریان ناگهانی متوقف شود و باعث افزایش فشار در نتیجه موج های شوک با سرعت بالا می شود که در برابر لوله کشی و دریچه ها عمل می کنند و فشار زیادی روی فلزات و ارتعاشات در سیستم ایجاد می کنند. چکش آب کشف نشده می تواند پمپ ها ، شیرها و لوله های درون سیستم را پاره کند. شیر فلپ در یک مکانیزم فلاش توالت نمونه ای از این نوع شیر است. فشار مخزن که آن را بسته نگه دارد ، با بالابر دستی فلپ بر طرف می شود. سپس باز می ماند تا مخزن تخلیه شود و فلپ به دلیل جاذبه سقوط کند.

تغییرات

یکی دیگر از تغییرات این مکانیسم ، شیر دریچه ای است که در کاربردهایی مانند آتش نشانی و سیستم های ایمنی زندگی در برابر آتش استفاده می شود. یک دروازه لولایی فقط در جهت ورودی باز است. شیر دریچه گیر نیز اغلب دارای چشمه ای است که در صورت عدم فشار رو به جلو ، دروازه را بسته نگه می دارد. نمونه دیگر شیر آب پشتی (برای سیستم زهکشی بهداشتی) است که در برابر سیل ناشی از جریان برگشت آب فاضلاب محافظت می کند. چنین خطری بیشتر در سیستم های زهکشی بهداشتی متصل به سیستم فاضلاب ترکیبی و در سیستم های زهکشی آب باران رخ می دهد. ممکن است در اثر بارندگی شدید ، آب شدن یا سیل ایجاد شود.

دریچه ایست بازرسی

یک دریچه چک با کنترل غلط است تا بدون در نظر گرفتن جهت یا فشار جریان ، جریان را متوقف کند. علاوه بر بسته شدن در پاسخ به جریان برگشتی یا فشار رو به جلو کافی (رفتار نرمال دریچه چک) ، می تواند توسط یک مکانیسم خارجی نیز به صورت عمدی بسته شود و از این طریق از هرگونه جریان بدون در نظر گرفتن فشار رو به جلو جلوگیری شود.

سوپاپ بالابر یک دریچه چک است که در آن دیسک ، که گاهی اوقات به آن بالابر نیز گفته می شود ، می تواند با فشار بیشتر مایع ورودی یا بالادست از صندلی خود بلند شود تا جریان به سمت پریز یا سمت پایین دست جریان یابد. یک راهنما حرکت دیسک را بر روی یک خط عمودی نگه می دارد ، بنابراین دریچه می تواند بعداً به درستی تحقیق کند. اگر فشار دیگر بیشتر نباشد ، فشار پایین دست یا فشار پایین دست باعث می شود که دیسک روی صندلی خود فرو بکشد ، دریچه را خاموش کنید تا جریان معکوس متوقف شود.

شیر بررسی درون خطی

یک شیر چک شبیه به شیر کنترل آسانسور است. با این حال ، این دریچه به طور کلی دارای چشمه ای است که هنگام فشار بر روی بالادست سوپاپ ، بلند می شود. فشار لازم به طرف بالادست شیر ​​برای غلبه بر تنش فنری ، “فشار ترک خوردگی” نام دارد. هنگامی که فشار وارد شده از شیر در زیر فشار ترک خوردگی باشد ، چشمه سوپاپ را بسته می کند تا از برگشت جریان در روند جلوگیری شود.

دریچه غیر برگشتی پنوماتیک .

دریچه های چک چندگانه به صورت سری قابل اتصال هستند. به عنوان مثال ، یک شیر بازرسی مضاعف معمولاً به عنوان وسیله ای برای جلوگیری از جریان برگشتی مورد استفاده قرار می گیرد تا آب آلوده از برگشت سیگنال ها به خطوط آبرسانی شهری بازگردد. همچنین دریچه های بازرسی توپ دو وجود دارد که در آن دو ترکیب توپ / صندلی به طور متوالی در یک بدن وجود دارد تا از خاموش شدن مثبت نشت محکم هنگام مسدود کردن جریان معکوس اطمینان حاصل شود. و شیرهای بازرسی پیستون ، دریچه های بازرسی ویفر و شیرهای بررسی توپ و مخروط.

دریچه های بازرسی اغلب با برخی از انواع پمپ ها استفاده می شوند. پمپ های پیستون و دیافراگم مانند پمپ های اندازه گیری و پمپ های کروماتوگرافی معمولاً از دریچه های کنترل توپ ورودی و خروجی استفاده می کنند.

این دریچه ها اغلب مانند سیلندرهای کوچک متصل به سر پمپ در خطوط ورودی و خروجی هستند. بسیاری از مکانیسم های شبیه پمپ مانند برای جابجایی مایعات در اطراف شیرهای چک مانند شیرهای چک توپ استفاده می شوند. پمپ های خوراک یا انژکتورهایی که آب دیگهای بخار را تأمین می کنند ، برای جلوگیری از برگشت جریان ، دارای شیرآلات چک هستند.

دریچه های چک در پمپ هایی که آب اسلایدها را تأمین می کنند نیز استفاده می شود. آب به اسلاید از طریق لوله ای جریان می یابد که به عنوان برج دارای پله های سرسره دو برابر می شود. هنگامی که تأسیسات دارای اسلاید برای شب بسته می شود ، شیر چک جریان آب را از طریق لوله متوقف می کند. هنگامی که تأسیسات برای روز بعد باز شود ، دریچه باز می شود و جریان را مجدداً شروع می کند ، و این اسلاید را دوباره برای استفاده آماده می کند.

فرآیندهای صنعتی شیر خودکار / چک ولو / شیر یک طرفه

دریچه های چک در بسیاری از سیستم های سیال مانند سیستم های شیمیایی و نیروگاه ها و بسیاری از فرآیندهای صنعتی دیگر استفاده می شوند.

برنامه های کاربردی معمول در صنعت هسته ای عبارتند از سیستم های کنترل آب خوراک ، خطوط کمپرسی ، آب آرایش ، سیستم های مختلف فرآیند ، سیستم های N2 و سیستم های نظارت و نمونه برداری.  در هواپیما و هوافضا ، از شیرهای چک استفاده می شود که لرزش زیاد ، افراط در دما زیاد و مایعات خورنده وجود دارد. به عنوان مثال ، کنترل پیشراننده وسیله نقلیه فضاپیما و پرتاب برای سیستم های کنترل واکنش (RCS) و سیستم های کنترل نگرش (ACS) و سیستم های هیدرولیک هواپیما.

شیرهای چک نیز معمولاً هنگام استفاده از چندین گاز در یک جریان گاز استفاده می شوند. برای جلوگیری از اختلاط گازها در منبع اصلی ، شیر چک بر روی هر یک از جریانهای گاز جداگانه نصب شده است. به عنوان مثال ، اگر یک سوخت و یک اکسیدکننده مخلوط شوند ، از شیرهای چک به طور معمول در هر دو منبع سوخت و اکسید کننده استفاده می شود تا اطمینان حاصل شود که سیلندرهای اصلی گاز خالص و در نتیجه غیر قابل اشتعال هستند.

در سال ۲۰۱۰ ، آزمایشگاه پیشرانش جت ناسا کمی طراحی شیر دریچه چک را با هدف ذخیره نمونه های مایع نشان دهنده زندگی در مریخ در مخازن جداگانه دستگاه بدون ترس از آلودگی متناوب تغییر داد.

استفاده خانگی شیر یک طرفه

هنگامی که یک منبع آب آشامیدنی بهداشتی به یک سیستم غیر بهداشتی ، به عنوان مثال آبپاش های چمن ، لوله کشی می شود ، از شیر چک به نام پیشگیرنده جریان برگشتی برای جلوگیری از ورود مجدد آب آلوده به منبع آب خانگی استفاده می شود.

برخی از انواع آبپاش های آبیاری و قطره های آبیاری قطره ای دارای شیرهای چک کوچک در داخل آنها هستند تا از خاموش شدن خطوط هنگام خاموش شدن سیستم جلوگیری کنند.

دریچه های مورد استفاده در سیستم های گرمایش خانگی را برای جلوگیری از انتقال عمودی ، به ویژه در ترکیب با تاسیسات حرارتی خورشیدی ، به ترمزهای گرانشی نیز می گویند.

سیستم های برداشت آب باران که به منبع اصلی تأمین کننده آب لوله کشی می شوند ممکن است نیاز به یک یا چند دریچه چک داشته باشند تا از آلودگی منبع اولیه توسط آب باران جلوگیری کنند.

جکهای هیدرولیکی از شیرهای چک توپ برای ایجاد فشار بر روی بالابر جک استفاده می کنند.

دریچه های بازرسی معمولاً در بادی ها مانند اسباب بازی ها ، تشک ها و قایق ها استفاده می شود. این اجازه می دهد تا جسم بدون فشار هوای مداوم یا بدون وقفه باد کند.

نیکولا تسلا یک شیر یک طرفه فریبنده ساده برای مایعات را در سال ۱۹۱۶ اختراع کرد ، به نام دریچه تسلا . در سال ۱۹۲۰ ثبت اختراع شد
