مردم از کلمات لوله و تیوپ به صورت متقابل استفاده می کنند و فکر می کنند هر دو یکسان هستند. با این حال ، تفاوت قابل توجهی بین لوله و تیوپ وجود دارد.

پاسخ کوتاه این است: یک لوله گرد برای توزیع مایعات و گازها است که با اندازه نامی لوله (NPS یا DN) تعیین شده است و نشانگر درستی از ظرفیت انتقال لوله است. تیوپ یک قسمت توخالی گرد ، مستطیل شکل ، مربعی یا بیضی شکل است که با قطر خارجی (OD) و ضخامت دیواره (WT) اندازه گیری می شود که در اینچ یا میلی متر بیان شده است.

⬇️⬇️⬇️⬇️ اطلاعات بیشتر ⬇️⬇️⬇️⬇️

به اشتراک بگذارید:

تیوپ

تفاوت لوله و تیوپ چیست؟

لوله چیست؟
لوله یک قطعه توخالی با سطح مقطع گرد برای انتقال محصولات است. این محصولات شامل مایعات ، گاز ، گلوله ، پودر و … می باشد.

مهمترین ابعاد یک لوله قطر خارجی (OD) به همراه ضخامت دیواره (WT) است. OD منهای ۲ برابر WT ( برنامه ) قطر داخلی (ID) یک لوله را تعیین می کند ، که ظرفیت مایع لوله را تعیین می کند.

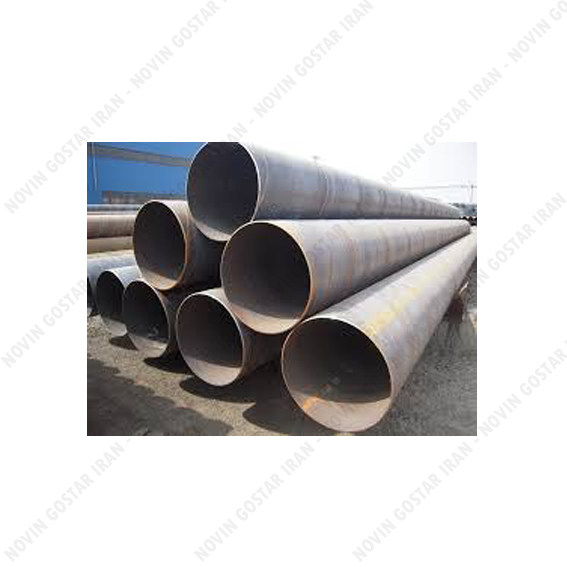

لوله های فولادی

نمونه OD و شناسه واقعی

قطر واقعی خارج

NPS 1 واقعی OD = 1.5 / 16 “(33.4 میلی متر)
NPS 2 واقعی OD = 2.3 / 8 “(60.3 میلی متر)
NPS 3 واقعی OD = 3½ “(۸۸.۹ میلی متر)
NPS 4 واقعی OD = 4½ “(۱۱۴.۳ میلی متر)
NPS 12 واقعی OD = 12¾ “(۳۲۳.۹ میلی متر)
NPS 14 واقعی OD = 14 “(355.6 میلی متر)

قطر واقعی داخل یک لوله ۱ اینچ.

NPS 1-SCH 40 = OD33،۴ میلی متر – WT. 3،۳۸ میلی متر – شناسه ۲۶،۶۴ میلی متر
NPS 1-SCH 80 = OD33،۴ میلی متر – WT. 4،۵۵ میلی متر – شناسه ۲۴،۳۰ میلی متر
NPS 1-SCH 160 = OD33،۴ میلی متر – WT. 6،۳۵ میلی متر – شناسه ۲۰،۷۰ میلی متر
مانند آنچه در بالا تعریف شد ، قطر داخلی با قطر owside ( OD ) و ضخامت دیواره ( WT ) تعیین می شود.

مهمترین پارامترهای مکانیکی برای لوله ها میزان فشار ، مقاومت در برابر عملکرد و شکل پذیری است.

ترکیب استاندارد لوله های اندازه نامی لوله و ضخامت دیواره (برنامه) با مشخصات ASME B36.10 و ASME B36.19 (به ترتیب لوله های کربن و آلیاژ و لوله های استنلس استیل) پوشانده شده است.

تیوپ چیست؟

نام TUBE به بخش های توخالی گرد ، مربع ، مستطیل و بیضی شکل اشاره دارد که برای تجهیزات فشار ، برنامه های مکانیکی و سیستم های ابزار دقیق استفاده می شوند.

تیوپ ها با قطر بیرونی و ضخامت دیواره ، در اینچ یا میلی متر نشان داده شده اند.

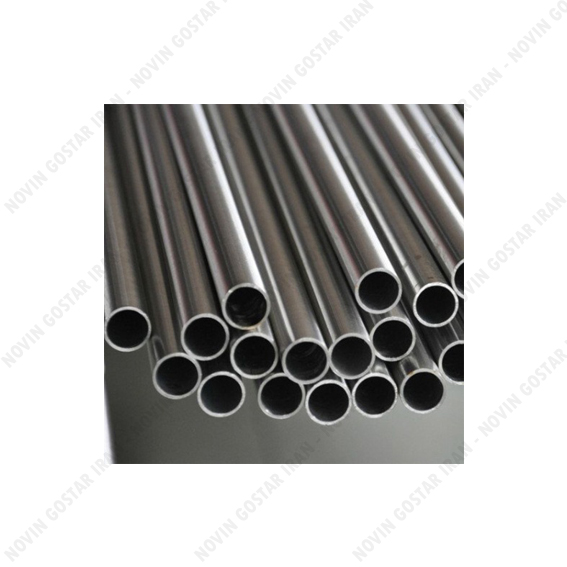

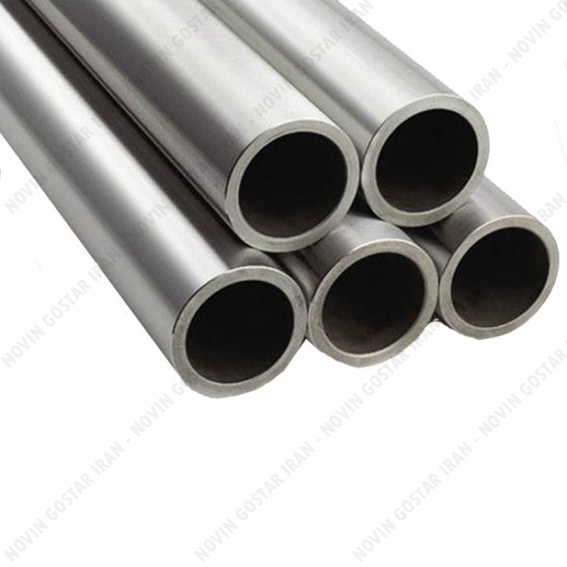

تیوپ های فولادی

تیوپ در مقابل لوله ، ۱۰ تفاوت اساسی
PIPE vs TUBE لوله استیل لوله استیل
ابعاد اصلی (نمودار اندازه لوله و لوله) مهمترین ابعاد یک لوله قطر خارجی (OD) به همراه ضخامت دیواره (WT) است. OD منهای ۲ برابر WT (طرح) قطر داخلی (ID) یک لوله را تعیین می کند ، که ظرفیت مایعات لوله را تعیین می کند. NPS با قطر واقعی مطابقت ندارد ، این یک نشانه خشن است مهمترین ابعاد یک لوله استیل قطر خارجی (OD) و ضخامت دیواره (WT) است. این پارامترها به صورت اینچ یا میلی متر بیان شده و مقدار واقعی ابعاد بخش توخالی را بیان می کنند.

ضخامت دیوار ضخامت یک لوله فولادی با مقدار “برنامه” مشخص شده است (رایج ترین آنها Sch. 40 ، Sch. STD. ، Sch. XS ، Sch. XXS). دو لوله با NPS متفاوت و با برنامه ای یکسان دارای ضخامت دیواره های مختلف در اینچ یا میلی متر هستند. ضخامت دیواره یک لوله استیل به اینچ یا میلی متر بیان می شود. برای لوله ، ضخامت دیواره نیز با یک نامگذاری گنج اندازه گیری می شود.

انواع تیوپ و لوله (اشکال) فقط دور گرد ، مستطیل ، مربعی ، بیضی شکل

دامنه تولید گسترده (حداکثر ۸۰ اینچ و بالاتر) دامنه باریک تر برای لوله (حداکثر ۵ اینچ) ، لوله های فولادی بزرگتر برای کاربردهای مکانیکی
تحمل (صاف بودن ، ابعاد ، دور بودن و غیره) و مقاومت لوله در مقابل لوله تحمل ها تنظیم شده اند ، اما بسیار سست هستند. قدرت نگرانی اصلی نیست. لوله های فولادی با تحمل بسیار سخت تولید می شوند. لوله ها در طی مراحل ساخت چندین کنترل کیفیت بعدی مانند صاف بودن ، گرد بودن ، ضخامت دیواره ، سطح را انجام می دهند. مقاومت مکانیکی نگرانی عمده ای برای لوله ها است.
فرایند تولید لوله ها به طور کلی برای فرآوری با فرآیندهای بسیار خودکار و کارآمد ساخته می شوند ، یعنی کارخانه های تولید لوله به صورت مداوم تولید می شوند و توزیع کنندگان توزیع کننده خوراک را در سراسر جهان تولید می کنند. ساخت لوله ها طولانی تر و پر زحمت است

قیمت بازار قیمت نسبتاً پایین هر تن از لوله های فولادی بیشتر به دلیل پایین آمدن بهره وری از کارخانجات در ساعت و به دلیل شرایط سخت تر از نظر تحمل و بازرسی مواد طیف گسترده ای از مواد موجود است لوله در فولاد کربن ، آلیاژ کم ، فولاد ضد زنگ و آلیاژهای نیکل موجود است. لوله های فولادی برای کاربردهای مکانیکی بیشتر از فولاد کربن هستند
