بال ولو / شیر توپی

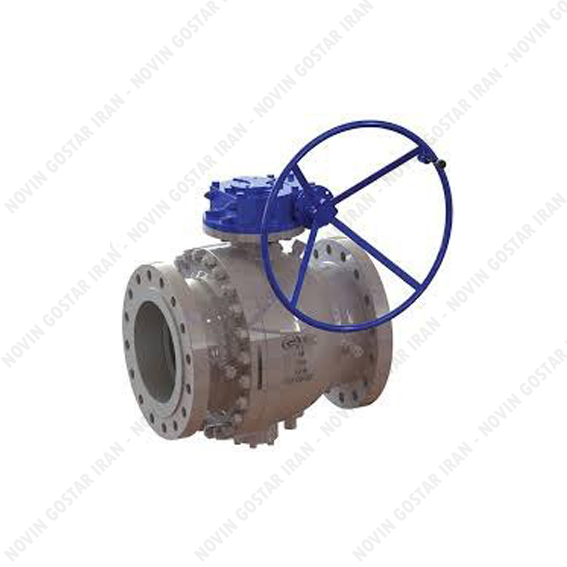

دریچه توپ یا بال ولو یک دریچه خاموش است که با کمک یک توپ دوار دارای یک سوراخ ، جریان یک مایع یا گاز را کنترل می کند.با چرخاندن توپ یک چهارم چرخش (۹۰ درجه) در اطراف محور خود ، محیط می تواند از طریق آن جریان یابد یا مسدود شود.آنها با طول عمر طولانی مشخص می شوند و یک مهر و موم قابل اطمینان را در طول عمر فراهم می کنند ، حتی اگر شیر برای مدت طولانی مورد استفاده قرار نگیرد. در نتیجه ، آنها به عنوان شیر خاموش محبوب هستند و به عنوان مثال شیر دروازه. علاوه بر این ، آنها نسبت به سایر انواع دریچه ها در برابر محیطهای آلوده مقاوم تر هستند. در نسخه های ویژه از شیرهای توپ نیز به عنوان شیر کنترل استفاده می شود. این کاربرد به دلیل دقت نسبتاً محدود کنترل میزان جریان در مقایسه با سایر انواع شیرهای کنترل کمتر متداول است. با این حال ، شیر توپ نیز در اینجا مزایایی را ارائه می دهد.

⬇️⬇️⬇️⬇️ اطلاعات بیشتر ⬇️⬇️⬇️⬇️


به اشتراک بگذارید:

شیر توپی

شیر توپی / بال ولو

این شیر ممکن است دارای دو پورت ، سه یا حتی چهار پورت باشد (۲ طرفه ، ۳ طرفه یا ۴ طرفه). اکثریت قریب به اتفاق دریچه های توپ دو طرفه بوده و به صورت دستی با اهرمی کار می کنند. در باز شدن شیر ، اهرم مطابق با لوله است. در حالت بسته ، دسته عمود بر لوله است. دریچه های توپ که به صورت دستی کار می شوند به سرعت بسته می شوند و بنابراین خطر چکش آب با وسایل پر سرعت وجود دارد. برخی از دریچه های توپ با گیربکس تعبیه شده اند. دریچه های ۳ طرفه دارای یک شکاف L یا T شکل هستند.

در نتیجه

عملکردهای مختلف مدار را می توان از قبیل توزیع یا اختلاط جریانها بدست آورد.

 شیر توپی / بال ولو

مونتاژ محفظه را می توان در سه طرح معمول تقسیم کرد: محل های یک تکه ، دو تکه و سه تکه. تفاوت در نحوه مونتاژ شیر است و این بر امکاناتی برای تعمیر و نگهداری یا تعمیر تأثیر می گذارد.

تک قطعه – این ارزان ترین نوع است. دو قسمت که توپ را محصور می کند ، فشرده شده یا جوش داده می شوند. دریچه ها برای تمیز کردن یا نگهداری نمی توانند باز شوند. این نوع معمولاً برای برنامه های کم تقاضا استفاده می شود.

شیرهای دو تکه – شیرهای دو تکه برای تمیز کردن ، سرویس دهی و بازرسی قابل جدا شدن هستند. اغلب قطعات از طریق اتصال رشته ای به هم وصل می شوند. برای جدا کردن این دو قسمت باید دریچه کاملاً از لوله خارج شود.
سه تکه – دریچه های گران قیمت اغلب سه قطعه دارند. قطعات به طور کلی توسط اتصالات پیچ بسته می شوند. مزیت این تجسم این است که می توان شیر را بدون خارج کردن کل شیر از خط لوله سرویس داد.

شیر توپی / بال ولو

متداول ترین طرح “طراحی توپ شناور” است. توپ در رسانه ها به حالت تعلیق در آمده و توسط دو حلقه مهر و موم در محل نگهداری می شود. برخی از دریچه های با کیفیت بالا دارای ” طراحی توپ ترانزیون ” هستند. از توپ در بالا و پایین پشتیبانی می شود تا بار صندلی های سوپاپ کاهش یابد.





شناور

اکثر دریچه های توپ دارای توپ شناور هستند. توپ توسط صندلی های سوپاپ پشتیبانی می شود.
Trunnion – دریچه هایی با قطر بزرگ و فشارهای کاری بالا (به عنوان مثال DN> 100 mm و ۳۰ bar) معمولاً دارای یک طراحی عالی هستند. از توپ در پایین و بالا پشتیبانی می شود تا بار حلقه های صندلی کاهش یابد. گشتاور عملیاتی معمولاً برای شیرهای ترنزی پایین است.
سوراخ از روی توپ ممکن است دارای پروفایل های مختلفی از جمله سوراخ کردن کامل ، کاهش حفره یا شکل V باشد.

کاهش حفره ها – بیشتر دریچه های توپ دارای خستگی کمتری هستند. در نتیجه ، شیر توپ ضررهای اصطکاک را در سیستم وارد می کند. این تلفات در مقایسه با انواع دیگر دریچه ها هنوز هم نسبتاً اندک است. شیرهای توپ یک تکه تقریباً همیشه خسته می شوند.
سوراخ های کامل – دریچه های متولد شده به اندازه لوله دارای قطر مته هستند.

مزیت

این است که هیچ گونه تلفات اضافی در اصطکاک وجود ندارد و تمیز کردن سیستم (پیگمنت) سیستم از نظر مکانیکی آسان تر است. نکته منفی این است که توپ و محفظه بزرگتر از دریچه توپ استاندارد با کاهش حفره هستند. بنابراین هزینه کمی بالاتر است و برای بسیاری از برنامه ها این مورد نیاز نیست.
V شکل – سوراخ توپ یا صندلی دریچه دارای مشخصات شکل “V” است. در نتیجه با چرخاندن توپ می توان سرعت جریان مورد نظر را دقیق تر کنترل کرد. با بهینه سازی مشخصات ، می توان به ویژگی جریان خطی نزدیک شد.

اجزای شیر

بدنه دریچه | واشر | توپ | بدنه شیر

متداول ترین مواد دریچه های توپ ، برنج ، فولاد ضدزنگ و PVC است. این توپ معمولاً از جنس استیل با روکش کرومی ، برنجی با روکش کروم ، استیل ضدزنگ یا PVC است. صندلی ها اغلب از تفلون ساخته شده اند ، اما می تواند از سایر مواد مصنوعی یا فلزات نیز ساخته شود. اطلاعات بیشتر در مورد این موضوع را می توانید در صفحه پیدا کنید

شیرهای توپ برنجی بیشترین سهم بازار را دارند. برنج آلیاژ مس و روی است و از خواص مکانیکی خوبی برخوردار است. دریچه های برنجی برای (نوشیدن) آب ، گاز ، روغن ، هوا و بسیاری از رسانه های دیگر استفاده می شود. محلول های کلرید (به عنوان مثال آب دریا) یا آب نمک ضدعفونی شده باعث ضدعفونی شدن می شوند. ضدعفونی کردن نوعی خوردگی است که در آن روی از آلیاژ خارج می شود. این یک ساختار متخلخل با مقاومت مکانیکی بسیار کاهش یافته ایجاد می کند.

فولاد ضد زنگ
دریچه های توپ از جنس استنلس استیل برای محیط های خورنده  استفاده می شود. بنابراین آنها اغلب در آب دریا ، استخرها ، با درجه حرارت بالا و بسیاری از مواد شیمیایی استفاده می شوند. بیشتر فولاد ضد زنگ آستنیتی است. نوع ۳۰۴ و ۳۱۶ رایج ترین هستند ، ۳۱۶ دارای بهترین مقاومت در برابر خوردگی است. ۳۰۴ به دلیل ۱۸٪ کروم و ۸٪ نیکل بعضا به ۱۸/۸ گفته می شود. ۳۱۶ دارای ۱۸٪ کروم و ۱۰٪ نیکل (۱۸/۱۰). دریچه های استیل ضدزنگ معمولاً به گشتاور کارکرد بالاتری نسبت به دریچه های برنجی یا PVC احتیاج دارند. این باید درنظرگرفته شود که شیرآلات استیل ضد زنگ توسط یک محرک برقی یا پنوماتیک اداره می شود.

RVS kogelkraan

PVC (پلی وینیل کلراید)
دریچه های توپ PVC اغلب قیمت پایین تری دارند (به جز شیرهای ISO-top) و به طور گسترده در آبیاری ، آبرسانی و زهکشی یا محیط های خورنده استفاده می شوند.

PVC مخفف پلی وینیل کلرید است. PVC در برابر بیشتر محلول های نمکی ، اسیدها ، پایه ها و حلال های آلی مقاوم است. PVC برای دماهای بالاتر از ۶۰ درجه سانتیگراد مناسب نیست ، و همچنین در برابر هیدروکربن های معطر و کلر دار نیز مقاوم نیست. PVC به اندازه برنج یا فولاد ضدزنگ قوی نیست ، بنابراین شیرهای توپ PVC از فشار کمتری برخوردار است. مقاله عمیق تر درباره شیرهای توپ PVC را می توان در اینجا بخوانید.

PVC Kogelkraan

مواد مزایای معایب شیر توپی / بال ولو

برنج با دوام ، مناسب برای اکثر برنامه ها حساس
فولاد ضد زنگ بسیار ساینده ، مقاوم در برابر خوردگی ، مقاوم در برابر خوردگی قیمت بالاتر ، اغلب گشتاور بیشتر برای چرخاندن توپ مورد نیاز است
PVC مقرون به صرفه ، مستعد خوردگی نیست دامنه کوتاه تر ، فشار محدود و دامنه دما

بیشتر سوپاپ از PTFE (تفلون) ساخته شده اند. PTFE مخفف Poly Tetra Fluor Ethylene است. این ماده از مقاومت شیمیایی بسیار خوبی برخوردار است و نقطه ذوب بالایی نیز دارد (۳۲۷ درجه سانتیگراد). علاوه بر این ، ضریب اصطکاک بسیار کم است. یک نقطه ضعف کوچک PTFE این است که مواد خزش را نشان می دهد ، که می تواند باعث بدتر شدن آب بندی با گذشت زمان شود. علاوه بر این ، PTFE ضریب انبساط حرارتی نسبتاً بالایی دارد. راه حل برای این مشکل استفاده از فنر به منظور اعمال فشار مداوم بر روی مهر و موم تفلون است ، به عنوان مثال ، بهار فنجان. سایر مواد آب بندی محبوب PTFE و پلی آمید (نایلون) تقویت می شوند.

هر چه مواد صندلی سوپاپ سخت تر باشد ، حفظ آب بندی مناسب سخت تر است. برای برخی از کاربردهایی که در آن از مواد نرم استفاده نمی شود ، به عنوان مثال با درجه حرارت بسیار بالا ، از صندلی های فلزی یا سرامیکی استفاده می شود. برای برخی از برنامه های خاص ، مصوبات مورد نظر یا مورد نیاز است. نوشیدن آب و گاز رایج ترین آنهاست. انتخاب دریچه توپ گواهی شده ، اطمینان می دهد که محصول مورد نیاز ایمنی مهم را برآورده می کند.

آب آشامیدنی

این دریچه های توپ برای کاربردهای آب آشامیدنی مناسب هستند و دارای تأیید WRAS ، KIWA یا DVGW هستند.

گاز

این دریچه ها برای استفاده در وسایل گازسوز تأیید شده اند. دریچه توپ معتبر برای کاربردهای گاز | شیرهای توپ اتوماتیک

دریچه های توپ برقی.

شیر توپی / بال ولو را می توان به صورت دستی ، برقی یا پنوماتیک هدایت کرد. دریچه های توپ برقی از یک موتور الکتریکی برای چرخش توپ استفاده می کنند. محرک الکتریکی اغلب از یک محفظه محافظ با یک موتور الکتریکی داخلی و مکانیسم دنده کاهنده تشکیل شده است. این باعث کاهش سرعت باز و بسته شدن می شود و خطر چکش آب را کاهش می دهد. علاوه بر این ، گشتاور عامل افزایش یافته است. معمولاً می توان محرک را از شیر جدا کرد. متداول ترین اتصال فلنج بین سوپاپ و محرک استاندارد ISO 5211 است.

بیشتر شیرهای توپ برقی از موتور الکتریکی برای باز و بسته شدن استفاده می کنند. بهار بسته یا محرک های بسته باتری کمتر متداول هستند و پس از خاموش شدن منبع تغذیه ، بطور خودکار بسته (یا باز) ببندید. نسخه های لوکس بیشتر اغلب دارای یک نشانگر موقعیت بصری و گزینه کنترل دستی هستند.
